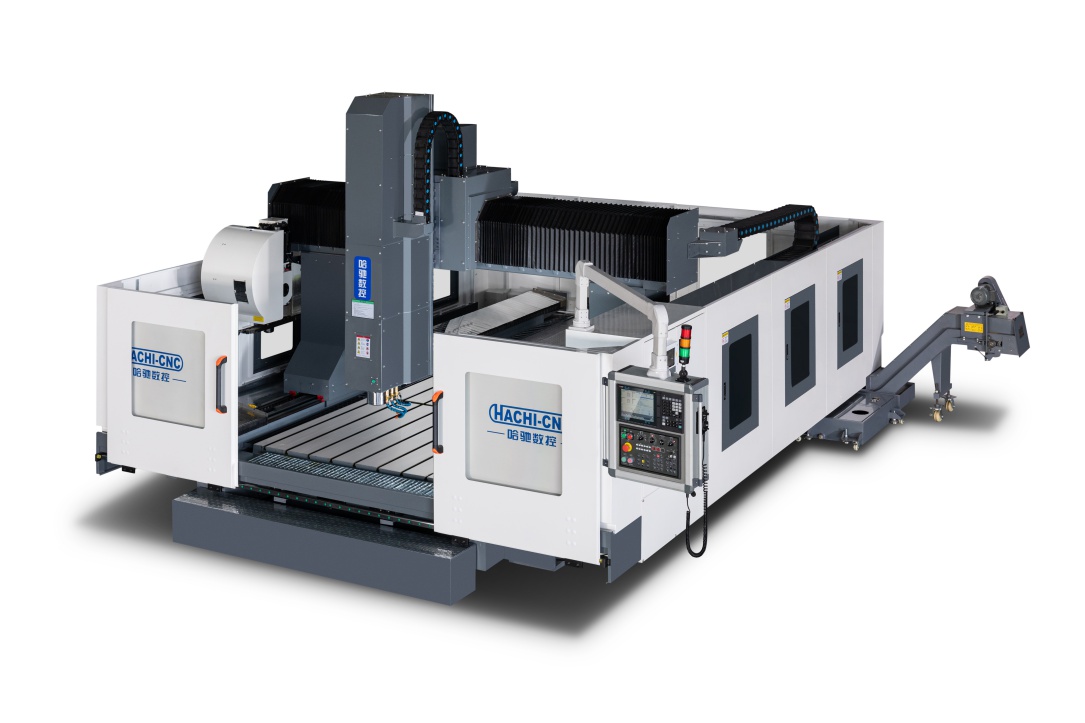

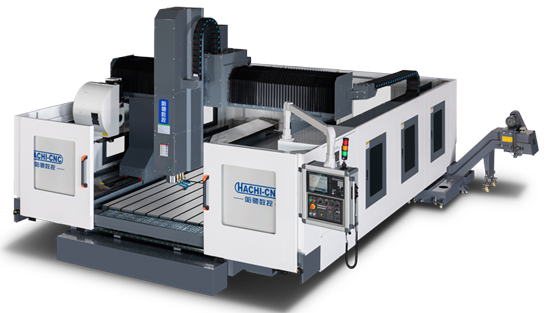

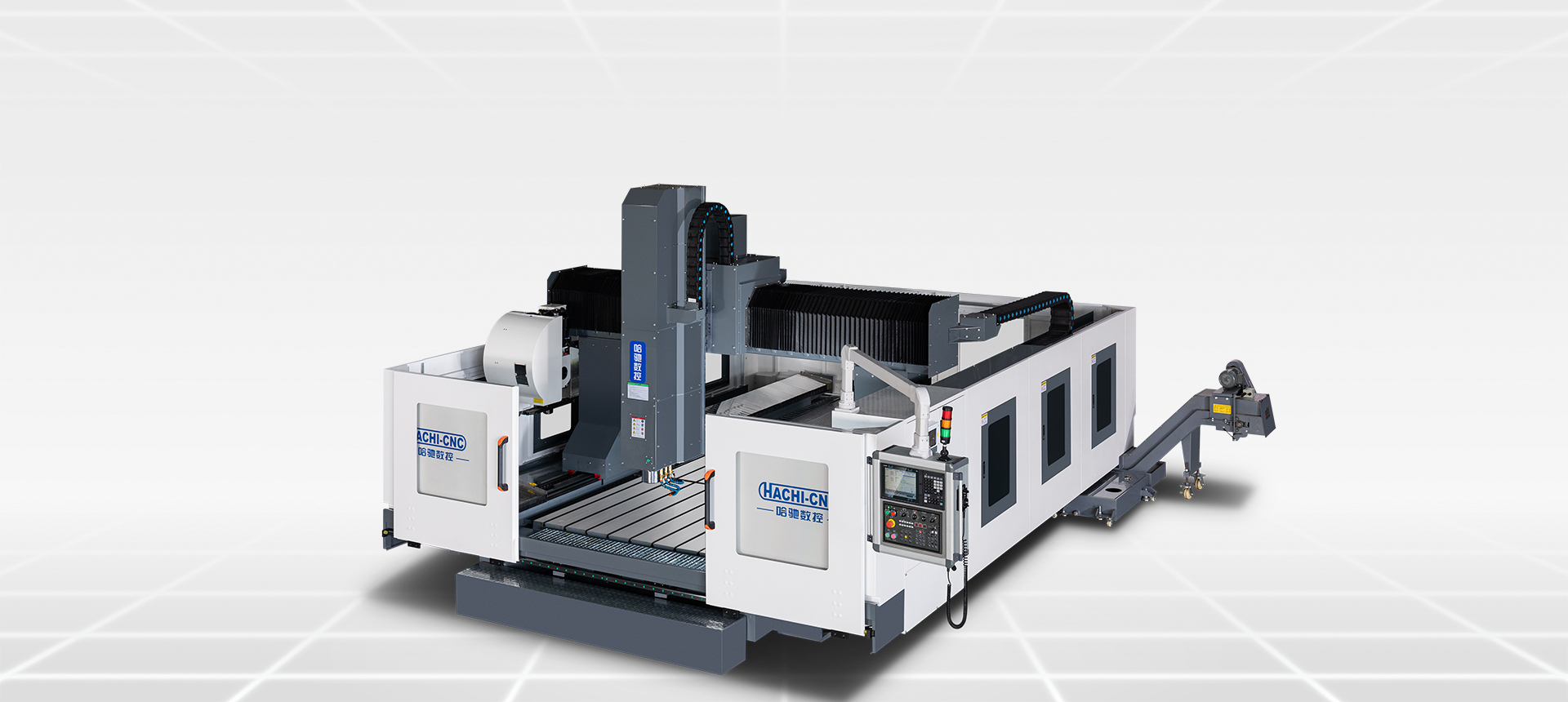

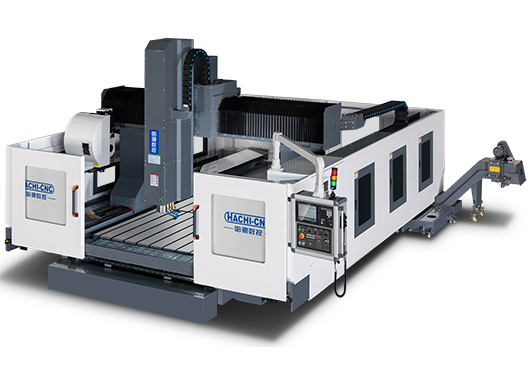

HLG4D | 四軸龍門加工中心
(四軸新能源汽車部件加工專用機型-HLG4D3020S)
222
產品展示/下載
產品參數

  • 設備介紹：本機器是一臺集鉆孔、攻牙、銑削為一體的CNC四軸龍門加工中心，   適用于各 種鋼、鋁、銅等金屬與非金屬的加工。

  • 配置簡介：采用直徑150mm的BBT40電主軸，進口高端專用數控系統，配有自動排屑機。

  • 應用領域：廣泛應用于航天領域、汽車配件(汽車保險杠、新能源汽車電池托盤) 、板材類 加工、軌道交通等，以及各種異形曲面工件加工。

  • 特點概述：擁有B軸旋轉功能，旋轉角度±90°，加工精度高。


HLG4D 系列參數 HLG4D Series Technical parameter table
項目單位參數

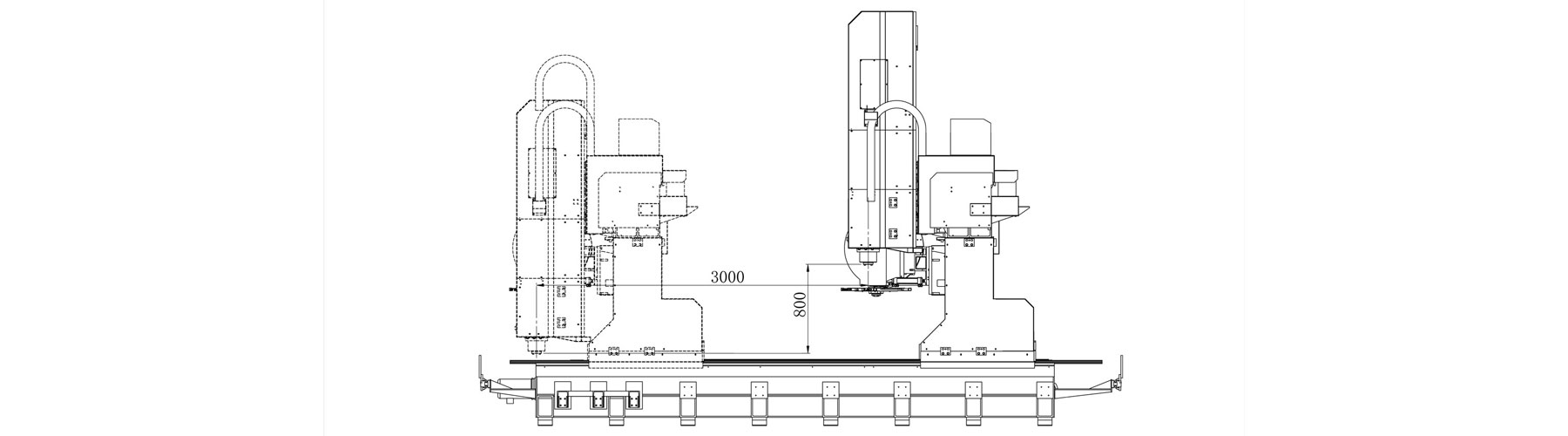

行程X軸mm3000
Y軸mm2000
Z軸mm800
主軸鼻端到工作臺端面距離mm100
工作臺工作臺尺寸（長×寬）mm3000×2000
最大臺荷重Kg/m2500
T型槽寬mm18mm
T型槽數/中心間距5/400mm + 3/760mm
進給三軸XYZ
快移速度m/min404020
最大進給速度m/min404020
切削進給mm/min1~150001~150001~15000
定位精度（全程）mm0.050.030.03
重復定位精度mm0.030.030.03
對角線精度（1m*1m）mm±0.07
三軸傳動三軸伺服馬達額定功率kw3.0+3.03.03.0
最大扭矩n.m454568
最大輸出轉速rpm300030003000
電主軸功率(S1)KW20
扭矩(S1/S6)N·M28.1/39.8
最高轉速rpm20000
主軸直徑mmФ150
刀具接口BBT40
主軸錐孔錐度 7/24
第四軸（搖擺軸）轉臺直徑mmФ255
最小設定單位Deg.0.001
旋轉角度Deg.±90
分割精度arc.sec±10
重復精度arc.sec4
馬達類型發那科
盤面最大轉速rpm50
減速比1:60
鎖緊方式油壓
鎖緊扭矩Kgf*m70
項目單位參數
刀庫刀庫形式圓盤式
刀柄規格BT40
刀具數量把24
最大刀具直徑（滿刀）/長度/重量mm, kgΦ78mm/250mm/8kg
鄰空刀直徑mmΦ120
換到時間（刀對刀）sec1.8s
冷卻潤滑動力電力KVA40KVA
氣源Mpa0.6Mpa-0.9Mpa
絲桿潤滑
自動導軌油潤滑裝置
導軌潤滑
自動導軌油潤滑裝置
冷卻馬達功率KW0.75
切削冷卻
噴水+噴霧切削冷卻系統
機床尺寸機床高度（Z軸正極限）mm約3800
機床寬度（含排屑機）mm約4600+1300
整機長度（含操作柜）mm約6200+700
整機重量Kg約14500
機床運行環境要求電源要求
3Φ380V 50HZ
運行環境溫度（24小時內平均溫度不高于35℃）℃5～40
運行環境相對濕度%30～75
*振動強度
小于0.5G
遠離塵埃多、腐蝕性/有機性氣體環境
接地電阻小于10歐姆（單獨接地，不串聯接地）


×
