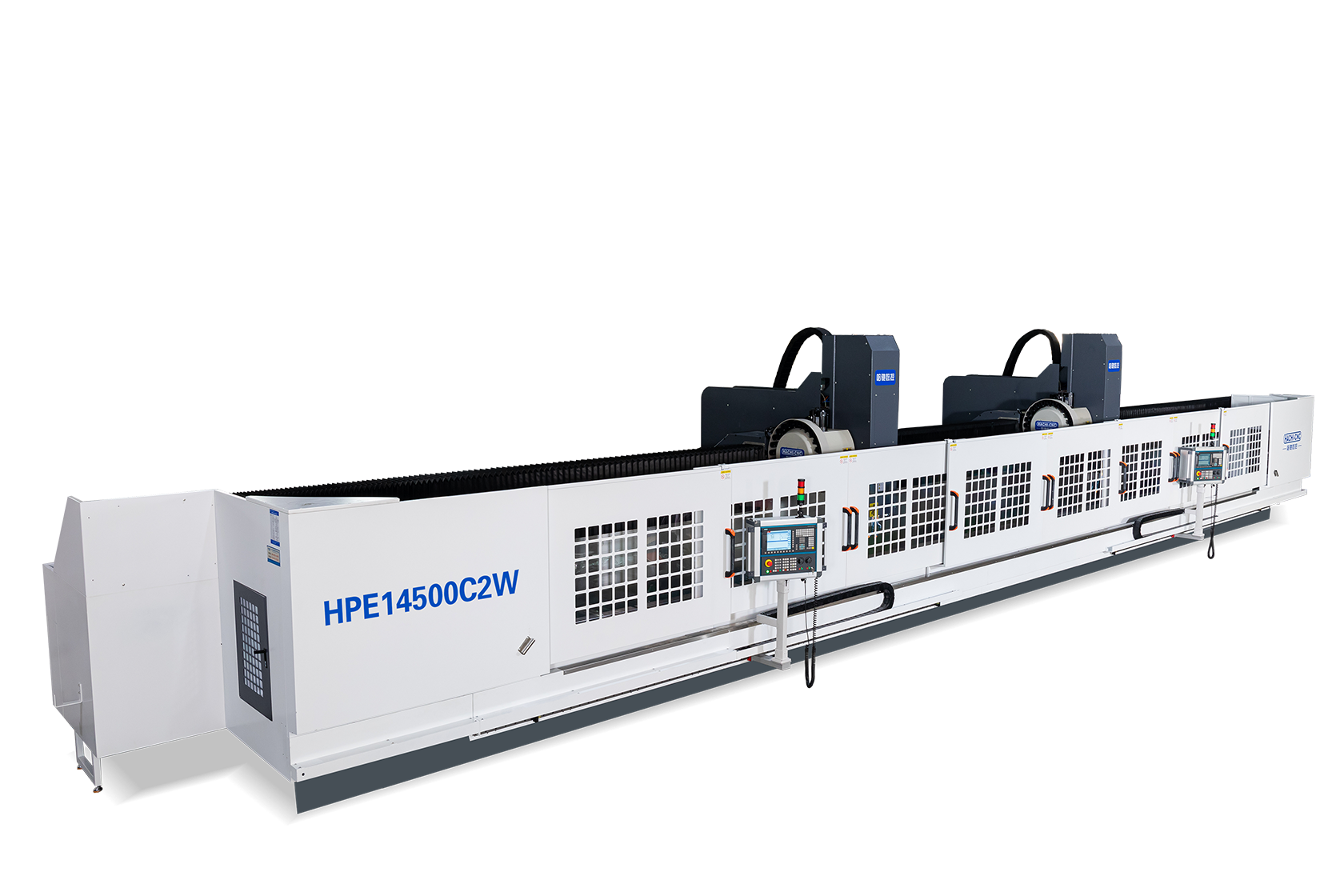

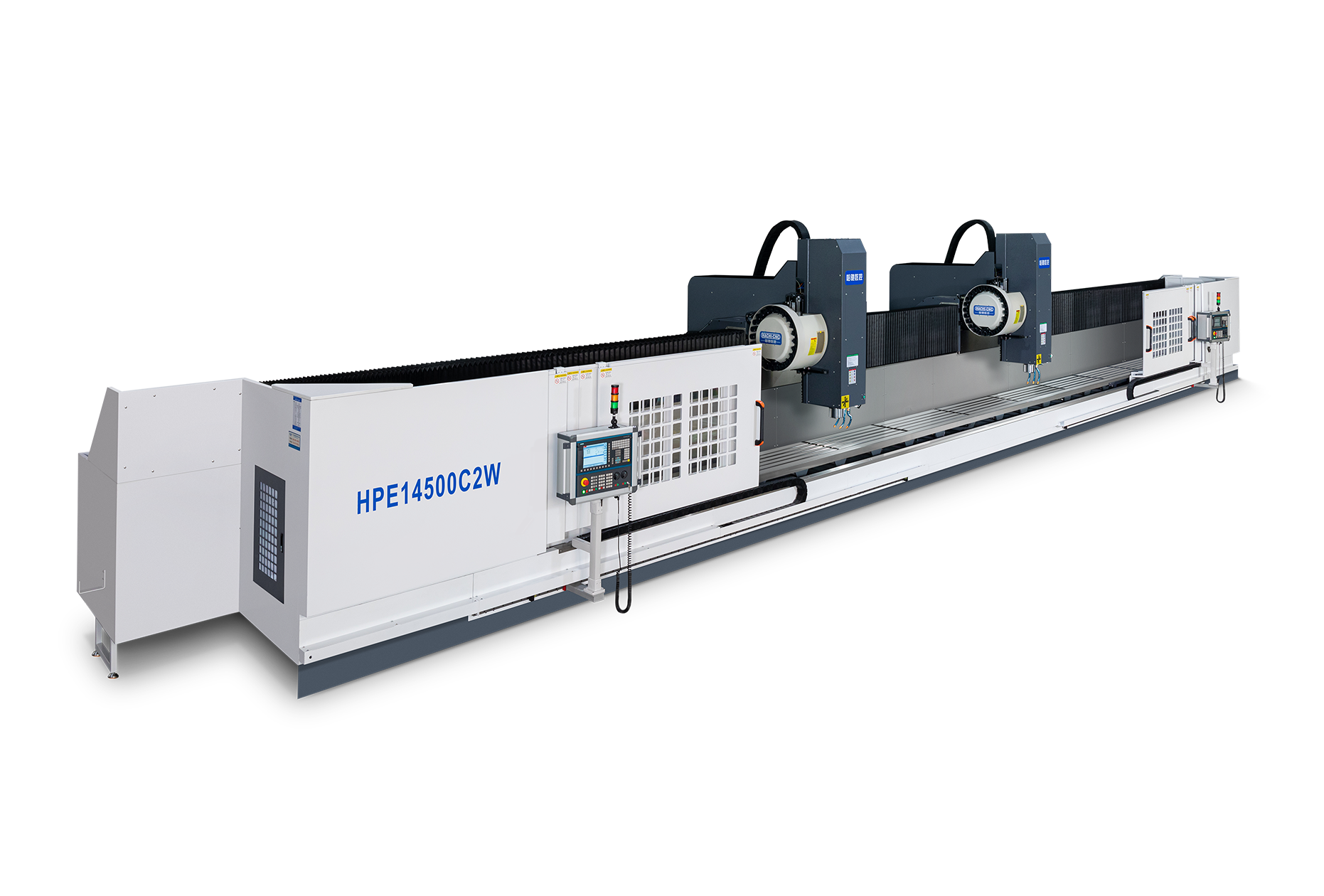

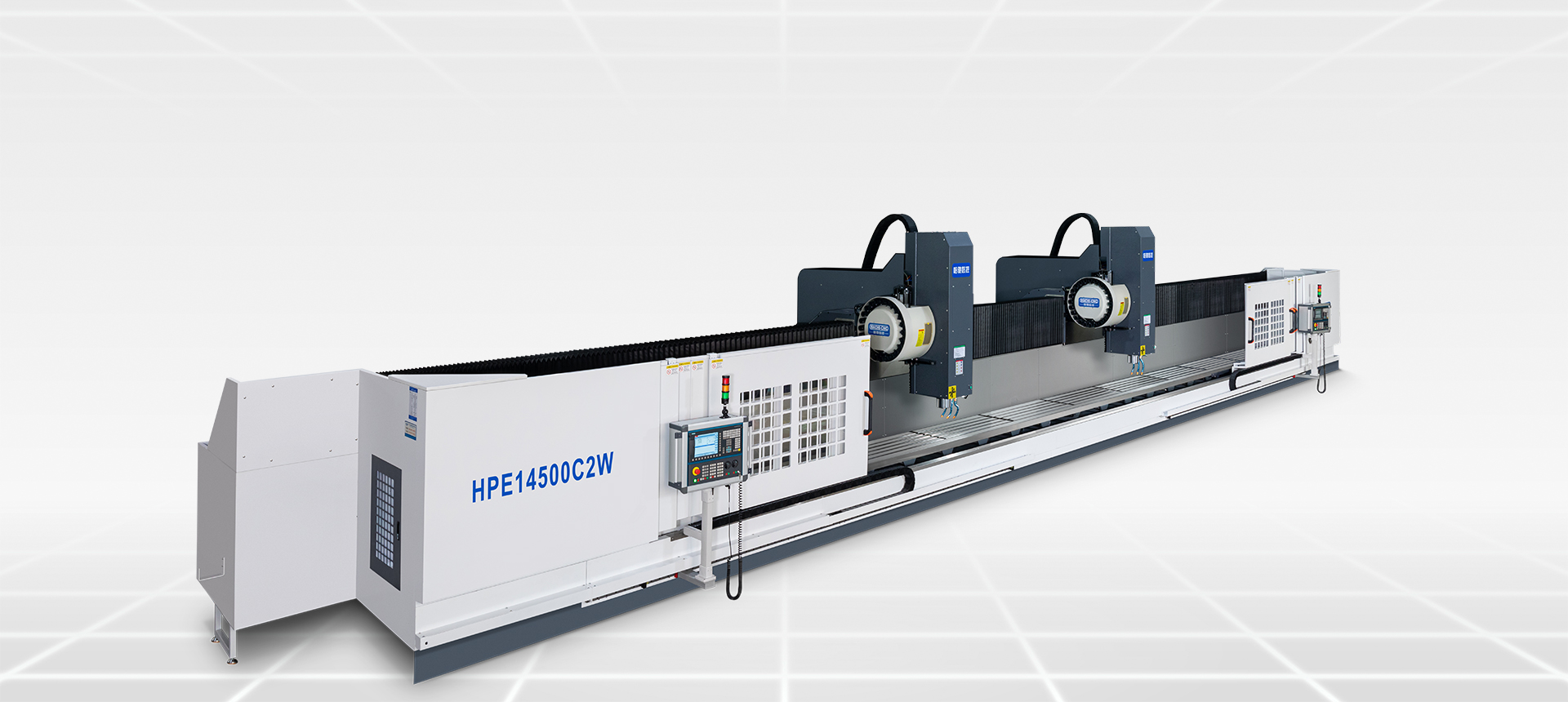

設備介紹:本設備是集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種超長長度的鋼、鋁、銅金屬和非金屬型材加工
配置簡介：采用直徑150mm的BT40主軸錐孔；X/Y/Z軸采用進口高剛性45#滾柱線軌；X軸傳動系統采用德國原裝進口超高精密級減速機及齒條；進口高端控制系統，大功率伺服電機，設備剛性超強

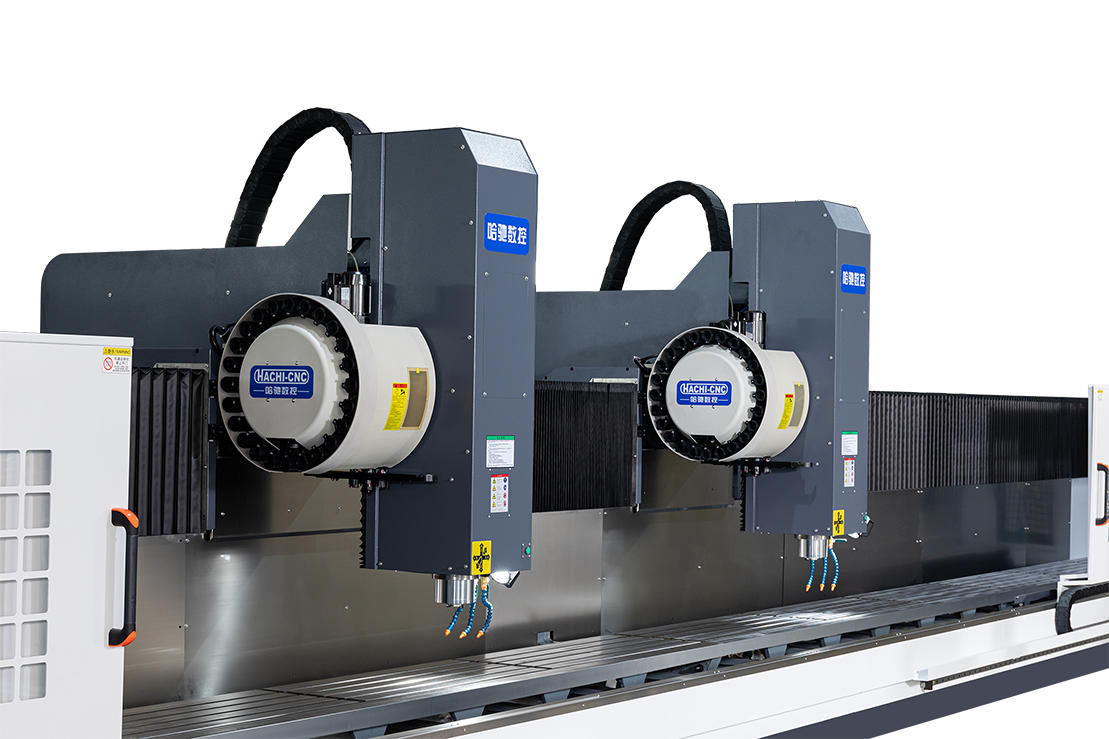

特點概述：X軸線軌高于工作臺，不堆屑、不污染X軸線軌，大大提高了設備的使用壽命、雙主軸、雙動柱、雙操作柜，可選配自動排屑機
應用領域：大飛機零部件、軌道交通、各種超長金屬型材加工
HPE14500C2WS | HPE21000C2WS系列參數
HPE14500C2WS | HPE21000C2WS Series Technical parameter table
項目 | 單位 | 參數 | ||||
行程 | X軸（主軸左右移動） | mm | 單頭不動，另一頭最大行程12000 | |||
Y軸（主軸前后移動） | mm | 600 | ||||
Z軸（主軸上下移動） | mm | 700 | ||||
主軸鼻端到工作臺端面最近距離 | mm | 150 | ||||
X軸以中心為基準互不影響兩個機頭各自運行行程 | mm | 6000 | ||||
兩主軸中心距離最小 | mm | 2600 | ||||
單頭最大的有效加工行程 | mm | 12000 | ||||
進給 | 三軸 | X | Y | Z | ||
快移速度 | m/min | 50 | 25 | 25 | ||
最大進給速度 | m/min | 50 | 25 | 25 | ||
切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
定位精度（全程） | mm | ±0.05 | 0.02 | 0.02 | ||
重復定位精度 | mm | 0.03 | 0.015 | 0.015 | ||
三軸傳動 | 三軸伺服馬達 | 額定功率 | kw | 4.5 | 4.5 | 4.5 |
最大扭矩 | n.m | 90 | 90 | 90 | ||
最大輸出轉速 | rpm | 2500 | 2500 | 2500 | ||
主軸伺服馬達 | 主軸功率 | kw | 11/22 | |||
額定扭矩 | n.m | 53 | ||||
最大扭矩 | n.m | 122 | ||||
最大輸出轉速 | rpm | 12000 | ||||
主軸 | 最高轉速 | rpm | 12000 | |||
主軸直徑 | mm | 150 | ||||
傳動方式 | 直接式 | |||||
主軸孔 | 錐度 7/24錐度NO.40 | |||||
刀庫 | 刀庫形式 | 圓盤式 | ||||
刀柄規格 | BT40 | |||||
刀具數量 | 把 | 24 | ||||
最大刀具直徑（滿刀）/長度/重量 | mm, kg | Φ80mm/300mm/8kg | ||||
換刀時間（刀對刀） | sec | 1.8 | ||||
冷卻潤滑動力 | 電力 | KVA | 30（380V、50Hz）KVA | |||
氣源 | Mpa | 0.6Mpa-0.9Mpa | ||||
絲桿潤滑 | 自動導軌油潤滑裝置 | |||||
導軌潤滑 | 自動導軌油潤滑裝置 | |||||
冷卻馬達功率 | KW | 0.75 | ||||
切削冷卻 | 噴水式切削冷卻系統 | |||||
機床尺寸 | 機床高度（Z軸正極限） | mm | 約3600 | |||
機床寬度（Y軸負極限） | mm | 約3350 | ||||
整機長度+水箱（排屑機） | mm | 約21000 | ||||
整機重量 | Kg | 約35000 | ||||
